Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам про свое мнение и впечатления о ноже для снятия изоляции с пяткой НМИ-01 от компании КВТ.

В общем, сделаю небольшой обзор, а в конце сниму видео по снятию внешней оболочки у разных марок кабелей.

Внимание — речь в данной статье пойдет уже про новый образец НМИ-01 (со старым я дело не имел, да и он несколько отличается от данной модели).

До настоящего момента я активно пользовался стандартными и самодельными кабельными ножами, а также монтерским ножом типа «Металлист». В особых случаях приходилось пользоваться даже канцелярским ножом.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_2

По роду своей деятельности мне приходится довольно часто и много разделывать силовые и контрольные кабели, правда с небольшими сечениями.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_3

kleshhi_dlya_snyatiya_izolyacii_knipex_клещи_для_снятия_изоляции_Книпекс_31

Конечно же, за такое количество лет я приноровился работать перечисленными выше ножами, но тем не менее возникал большой риск повреждения жил кабеля при разделке, особенно, если работать в условиях плохой освещенности, в местах постоянной вибрации и т.п. Нет, нет, да и иногда повредишь немного жилу.

О ноже с пяткой я наслышан уже давно. И вот я решился приобрести его.

Прочитал в интернете множество отзывов и рекомендаций по ножам для снятия изоляции от разных производителей: Knipex, Шток, КВТ, Haupa и еще пару китайских экземпляров, про которые даже не хочется упоминать.

В итоге я остановил свой выбор на ноже электрика с пяткой НМИ-01 от компании КВТ.

Почему именно КВТ?

Ручным инструментом КВТ я пользуюсь достаточно долгое время и в основном имею о них только положительное мнение, вполне достойный и качественный инструмент.

Перечислю некоторые из них: пресс-клещи ПКВк-6 для втулочных наконечников типа НШВИ, пресс-клещи ПК-16у для медных наконечников и гильз, cекторные ножницы (нуксы) НС-32 для резки кабелей. А вот теперь еще и нож с пяткой НМИ-01 появился в моем арсенале.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_1

kleshhi_dlya_snyatiya_izolyacii_knipex_клещи_для_снятия_изоляции_Книпекс_33

Ну и второй немаловажный момент — это приемлемое соотношение «цена-качество». Стоимость ножа на момент написания статьи составляет около 800-900 рублей.

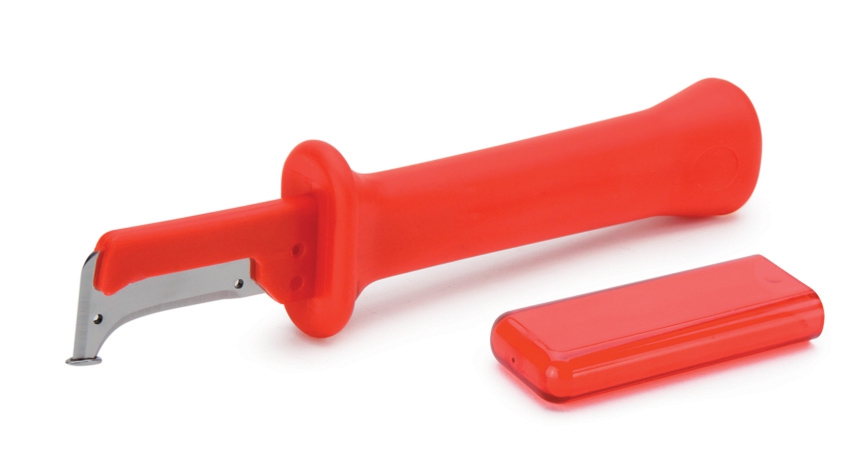

Вот его внешний вид.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_4

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_5

Кстати, внешний вид ножей с пяткой, что у КВТ, что у Шток, что у Haupa, полностью одинаковый — прямо все близнецы, и отличаются лишь названием бренда и ценой. Но почему то у КВТ цена самая низкая, хотя по качеству я думаю, что они все примерно одинаковые.

Длина ножа без учета защитного колпачка составляет около 19 (см).

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_6

Нож достаточно легкий — его вес составляет всего около 116 грамм, почти как сотовый телефон.

Он имеет изолированную прорезиненную рукоятку с ограничителем от рабочей части ножа. Нож очень удобно лежит и не скользит в руке.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_7

На рукоятке имеется рифленая область, что тоже очень удобно в работе, например, упираясь в нее большим или указательным пальцем — кому как удобней пользоваться.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_8

Для защиты лезвия в процессе транспортировки или хранения имеется защитный колпачок, правда несколько большеват по сравнению с тем же ножом от Книпекс.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_9

Колпачок одевается на рабочую часть и плотно фиксируется.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_10

Несколько слов про режущую кромку.

У ножа имеются две режущие кромки, с помощью которых можно разделывать оболочку кабелей в обе стороны. На стыке этих двух лезвий приварена специально-изогнутая шлифованная каплевидная пятка. Поэтому эти ножи так и называют — «нож с пяткой».

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_11

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_12

В принципе, пяточка приварена достаточно аккуратно и ровненько. Шов сварки зашлифован. По отзывам слышал, что люди жаловались на криво-приваренную пятку, но мне попался более менее нормальный экземпляр.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_13

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_14

Как пользоваться ножом с пяткой

А теперь поговорим о том, чем же так интересен нож с пяткой и почему его все поголовно стали приобретать?!

С помощью этого ножа легко и непринужденно можно снимать внешнюю оболочку кабеля, но самое главное то, что практически без риска повреждения изоляции самих жил кабеля.

Делаем небольшой разрез на оболочке кабеля для входа пятки.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_15

А далее плавно ведем нож вдоль кабеля, разрезая передним лезвием его оболочку.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_17

Пятка ножа упирается в жилы кабеля и скользит по ним во время разрезания оболочки боковым лезвием, тем самым полностью исключая повреждение жил при разделке.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_18

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_19

Как видите, оболочка кабеля отлично прорезается.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_20

Как я уже говорил, ножом НМИ-01 можно разделывать кабель в обоих направлениях. Мне удобнее разделывать кабель вперед — от себя, да и это несколько безопаснее, чем вести нож к себе. Лезвия очень острые, поэтому будьте аккуратны.

Иногда бывает затруднительно ввести пятку под оболочку кабеля, поэтому приходится пользоваться, например, утконосами. Зажимаем ими кабель и слегка сдавливаем.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_21

Между жилами и оболочкой образуется расстояние, куда уже с легкостью помещается пятка ножа.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_22

Ну а дальше, аналогично, ведем нож вдоль кабеля и готово.

Это был кабель ВВГнг-П (3х1,5), а теперь попробуем разделать кабели других марок и сечений:

  1. ВВГнг-П (3х2,5)
  2. ВВГ (3х4)
  3. КВВГ (4х2,5)
  4. ВВГнг-П (2х1,5)
  5. КВВГ (4х1,5)

Подробнее об этом смотрите в видеоролике:

Заключение

В заключении статьи хотел бы сделать следующий вывод.

С помощью ножа НМИ-01 очень просто и легко разделываются плоские кабели (3х1,5) и (3х2,5), а также круглые кабели (3х4) и (4х2,5). Нож идет как по маслу.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_23

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_24

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_25

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_27

Чуть сложнее резалась оболочка у плоского кабеля (2х1,5), т.к. ширина пятки была практически соизмерима с шириной кабеля.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_28

А вот круглый контрольный кабель (4х1,5) разделать мне так и не удалось.

nozh_dlya_snyatiya_izolyacii_s_pyatkoj_nmi-01_нож_для_снятия_изоляции_с_пяткой_нми-01_26

Дело в том, что по сравнению с тем же ножом Knipex 98 55, у ножа НМИ-01 относительно большая пятка, поэтому им несколько проблематично разделывать такие кабели. Кстати, круглые кабели и провода типа ПВС, NYM и т.п. разделывать достаточно сложно.

podklyuchenie_elektroplity_подключение_электроплиты

По заточке лезвий пока не могу ничего сказать, т.к. эксплуатирую нож всего около 3-4 месяцев. Время покажет, как долго держится заточка.

Зазубрин и заусенец на лезвиях пока нет, т.к. стараюсь пользоваться ножом аккуратно (без срывов), провода им не режу.

P.S. На этом, пожалуй, все. Это был мой обзор и мнение о ноже электрика с пяткой НМИ-01 от КВТ. Спасибо за внимание. А Вы какими ножами пользуетесь при разделке проводов и кабелей?
