Начать новую тему   Ответить на тему     -> -> ::   Автор Сообщение bagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

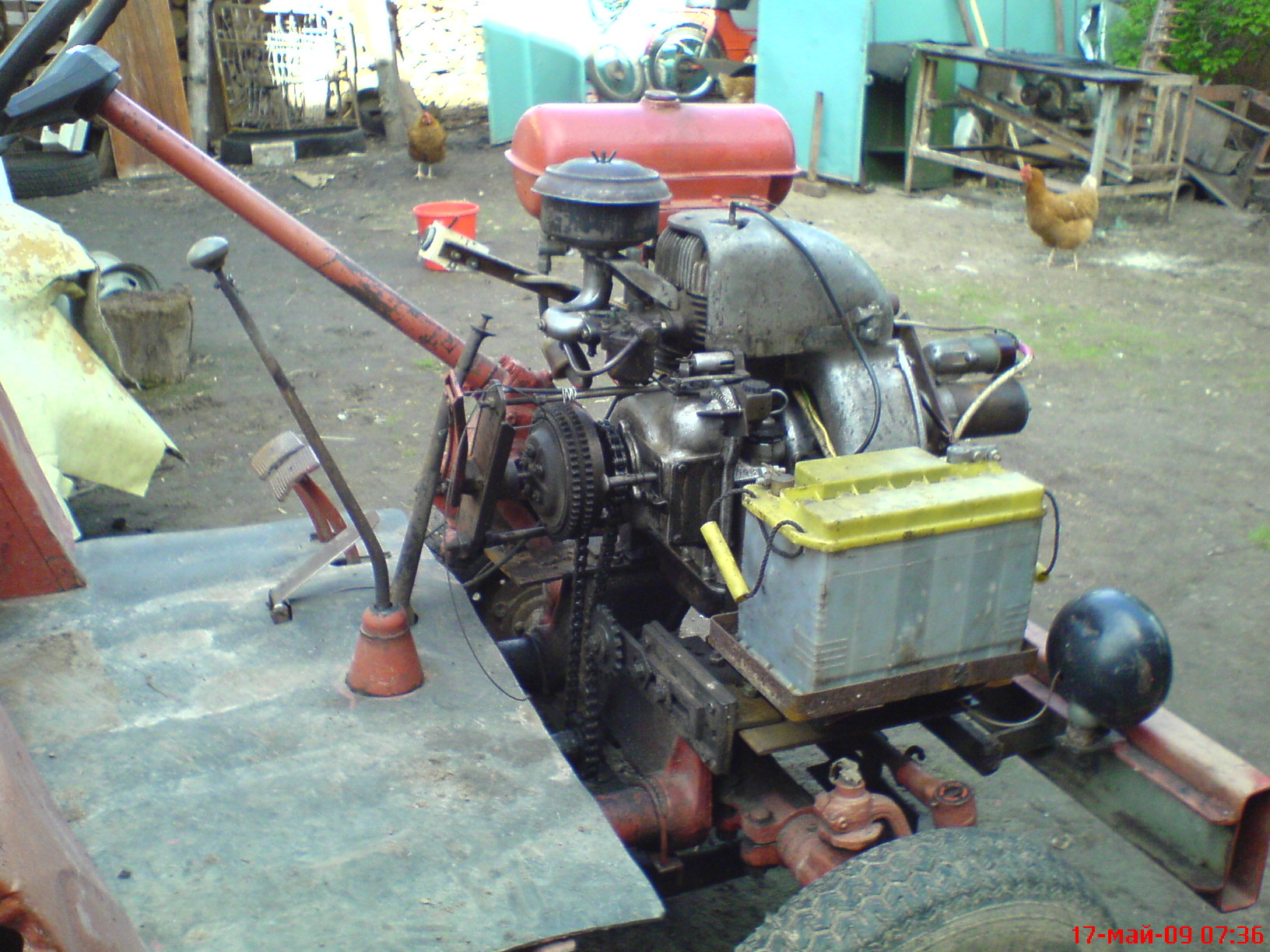

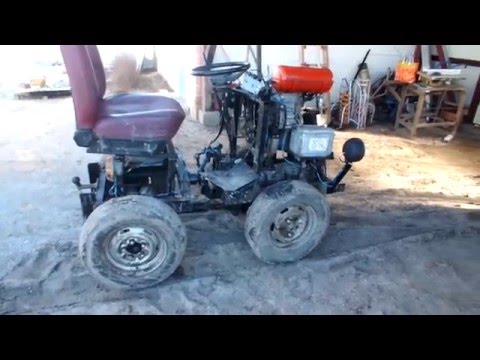

СообщениеДобавлено: Пн 04 Июн 2012 22:57    Заголовок сообщения: Минитрактор с двигателем Зид Ответить с цитатой Здравствуйте, вот сегодня зарегистрировался на вашем сайте. Хочу показать свое творение за 2 месяца работы. Краткое описание: двигатель ЗИД 4.5, коробка жигулевская, мост москичевский. Гидравлика: распределитель т-25 насос НШ-6.




[img]
[img]Посмотреть профильОтправить личное сообщениеDimas

Зарегистрирован: 01.04.2010
Сообщения: 1273
Откуда: Москва ЗАО
Имя: Дмитрий

СообщениеДобавлено: Вт 05 Июн 2012 6:00    Заголовок сообщения: Ответить с цитатой Под плитой 5см осталось??? bagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вт 05 Июн 2012 12:59    Заголовок сообщения: Ответить с цитатой Где-то 18-20см. Посмотреть профильОтправить личное сообщениеновичок

Зарегистрирован: 09.04.2009
Сообщения: 14657
Откуда: Карелия
Имя: Дмитрий

СообщениеДобавлено: Вт 05 Июн 2012 13:41    Заголовок сообщения: Ответить с цитатой Dimas
bagdad1
пользуйтесь никами
_________________
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут Посмотреть профильОтправить личное сообщениеDimas

Зарегистрирован: 01.04.2010
Сообщения: 1273
Откуда: Москва ЗАО
Имя: Дмитрий

СообщениеДобавлено: Вт 05 Июн 2012 15:03    Заголовок сообщения: Ответить с цитатой bagdad1
А видео есть? Результаты работы может? грядки там, пашня... bagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вт 05 Июн 2012 16:07    Заголовок сообщения: Ответить с цитатой
Это первая проба. Агригаты еще в разработке. Вот хочу сделать в первую очередь культиватор междурядной обработки, имею две секции от КРН. Что-то придумаю. А дальше хочу сделать картофелесожалку и копалку. Посмотреть профильОтправить личное сообщениеСваор

Зарегистрирован: 27.03.2011
Сообщения: 145
Откуда: Балашиха
Имя: Сергей

СообщениеДобавлено: Вт 05 Июн 2012 17:17    Заголовок сообщения: Ответить с цитатой Аккуратная сборка. Вы молодец!
Особенно впечатлил характер работы старинного низкооборотистого двигателя.
А можно поподробнее,как сочленялось сцепление ,коробка с движком?
Справа на фото не виноградная лоза виднеется?
_________________
Всё, что есть хорошего в жизни, либо противозаконно, либо аморально, либо ведёт к ожирению Посмотреть профильОтправить личное сообщениеbagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вт 05 Июн 2012 18:59    Заголовок сообщения: Ответить с цитатой Сцепление всё осталось жигулёвское. Были сняты размеры с задней части коленвала жигуля, где прикручивается маховик и по ним был выточен вал. Потом взял 2 подшипника, не помню размер, можно взять от передней ступицы жигуля и по ним был сделан корпус где входит вал. Cоеденил двигатель с коробкой цепью на 19, звездочка на редукторе двигателя на 15 зубьев, а на коробке на 21 зуб. Вращения ВОМ и насоса НШ-6 производятся той же цепью. Посмотреть профильОтправить личное сообщениеСваор

Зарегистрирован: 27.03.2011
Сообщения: 145
Откуда: Балашиха
Имя: Сергей

СообщениеДобавлено: Вт 05 Июн 2012 20:41    Заголовок сообщения: Ответить с цитатой Хорошо бы фото. Если не сложно.
А что это у вас за рулевая штучка с цепным приводом? Последнее фото. От чего сие?
_________________
Всё, что есть хорошего в жизни, либо противозаконно, либо аморально, либо ведёт к ожирению Посмотреть профильОтправить личное сообщениеDimas

Зарегистрирован: 01.04.2010
Сообщения: 1273
Откуда: Москва ЗАО
Имя: Дмитрий

СообщениеДобавлено: Ср 06 Июн 2012 5:57    Заголовок сообщения: Ответить с цитатой Сваор
Да впринципе любая рулевая, от Запора, ВАЗ классики. А цепь у него чтоб вал в сторону не отводить и с карданами не мучиться.
bagdad1
То есть у Вас с мотора цепь идет на самодельный вал с маховиком, а далее через штатное сцепление на КП? Так у вас такой маховый момент получился что им дома двигать можно! =) Kotelev

Зарегистрирован: 20.12.2011
Сообщения: 2
Откуда: Беларусь, Малорита

СообщениеДобавлено: Пт 08 Июн 2012 21:39    Заголовок сообщения: Ответить с цитатой ЗиДок под 92-ой бензин переделывали? Посмотреть профильОтправить личное сообщениеbagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Пт 08 Июн 2012 23:09    Заголовок сообщения: Ответить с цитатой Не переделывал, но он у меня работает и на 92-ом. Посмотреть профильОтправить личное сообщениеbagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вс 01 Июл 2012 12:39    Заголовок сообщения: Ответить с цитатой Вот сделал универсальный культиватор. Можно желать универсальную обработку и сплошную. Посмотреть профильОтправить личное сообщениеbagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вс 01 Июл 2012 12:41    Заголовок сообщения: Ответить с цитатойПосмотреть профильОтправить личное сообщениеbagdad1

Зарегистрирован: 04.06.2012
Сообщения: 12
Откуда: Молдова
Имя: bagdad1

СообщениеДобавлено: Вс 01 Июл 2012 12:43    Заголовок сообщения: Ответить с цитатойПосмотреть профильОтправить личное сообщение
