Экспедиционный багажник на Ниву — это промышленный или самодельный багажник, устанавливаемый на крышу автомобиля. Внешне он напоминает открытую невысокую прямоугольную корзину. Такие корзины устанавливали на крыши дилижансов наши предки, отправляясь в путешествия или экспедиции. Отсюда такое название — экспедиционный.

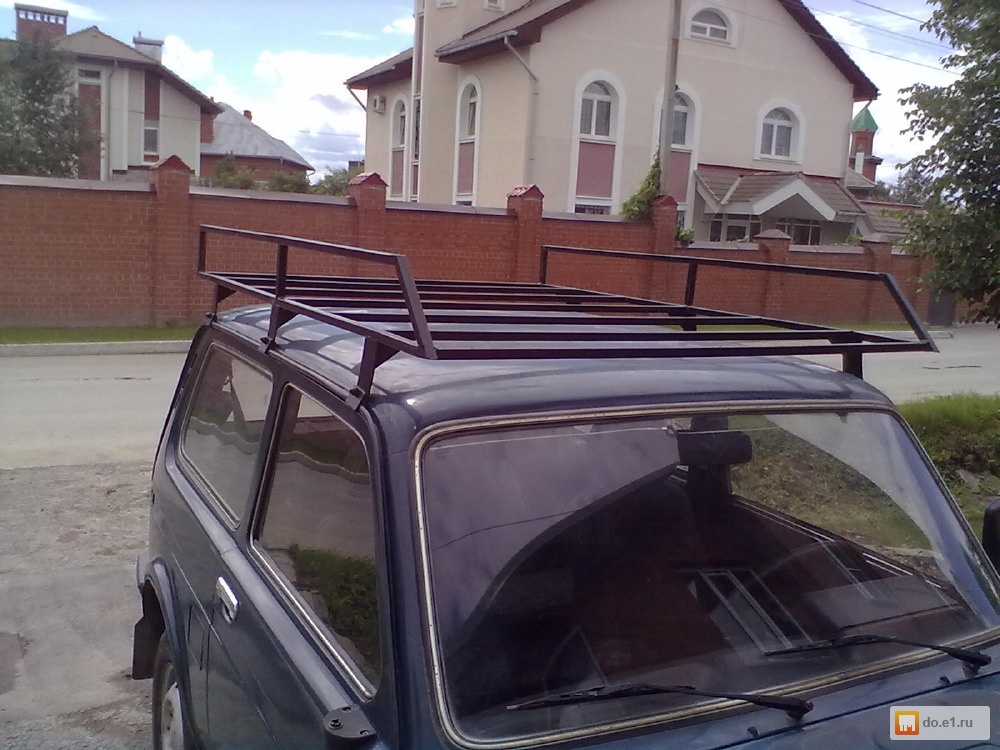

Нива с экспедиционным багажником

Экспедиционный багажник на Ниву предназначен для перевозки крупногабаритных грузов, которые нельзя разместить в салоне автомобиля. Альтернативой ему является бокс. Багажники обоих типов устанавливаются на Ниву 2121, Ниву 2131 и другие модели, стоят примерно одинаково.

Конструкция и установка

Промышленный багажник на Ниву Шевроле может быть изготовлен из алюминия или стали. Алюминиевый намного легче, но это единственное его преимущество. Он рассчитан на меньшую нагрузку. Его дуги и другие элементы скрепляются болтами. Это означает, что при движении по тряской дороге крепления могут ослабнуть, вся конструкция может просесть или вовсе слететь, повредив при этом груз и автомобиль.

Стальная конструкция багажника на Ниву сварная, дуги выполнены из прочной профильной стальной трубы. Она выдерживает большую нагрузку. В случае опрокидывания автомобиля играет роль буфера, сохраняя от повреждений крышу и салон автомобиля. Да и цена ее намного ниже. Поэтому автовладельцы чаще выбирают стальную конструкцию.

Багажник такого типа представляет собой каркас в форме прямоугольника со скругленными углами или 4 соединенные дуги. Продольные дуги соединены между собой пятью металлическими трубами. На них уложена и закреплена металлическая сетка, иногда ее заменяет алюминиевый лист. Такую конструкцию называют опорной площадкой.

Чертеж экспедиционного багажника

К продольным дугам присоединены 6 опор, которыми площадка крепится к водоотводным желобам на крыше автомобиля. К площадке крепится ограничительный бортик. Заднюю часть бортика делают высотой 20 см, переднюю меньше. Это сделано для улучшения аэродинамических показателей и удобства пользования.

Стандартные размеры площадки 126х136 см, но у различных производителей они могут незначительно отличаться.

Для сборки и установки имеются подробные инструкции и чертежи. Поэтому собрать и установить багажник на Ниву своими руками вполне может один человек.

Непосредственно с земли загружать и разгружать багажник неудобно, так как он расположен на достаточно большой высоте. Поэтому удобно пользоваться стремянкой или специально предназначенной для этого лестницей.

Экспедиционный багажник с лестницей

Лестница на Ниву крепится на место запасного колеса, которое предварительно снимается. Ее форма повторяет форму задней двери, поэтому внешний вид автомобиля лестница не портит и не мешает открыванию двери. Но такой лестницей может пользоваться человек с весом до 85 кг.

Преимущества и недостатки

Преимущества экспедиционного багажника:

  • большая грузоподъемность (до 200 кг);
  • большой запас прочности;
  • при движении по лесной местности не повреждается, а бокс, изготовленный из пластмассы, царапается и ломается;
  • на дуги можно крепить различные элементы, например держатель запасного колеса, дополнительные фары.

Недостатки экспедиционного багажника:

  • ухудшает аэродинамические качества автомобиля;
  • не обеспечивает защиту груза от ветра, атмосферных осадков, ударов веток;
  • ухудшает внешний вид Нивы.

На отмеченные недостатки многие автолюбители не обращают внимания или устраняют их:

  1. Внедорожник — это не гоночный автомобиль, а сопротивление воздуха начинает существенно проявлять себя при скорости более 90 км/час. Для снижения сопротивления на дуги можно установить обтекатели.
  2. Автолюбители самостоятельно устанавливают веткоотбойники, придумывают защиту для груза и ее крепление.
  3. Удачный тюнинг багажника, сделанный своими руками, придает автомобилю неповторимый, а порой даже экзотический вид.

Купить или сделать своими руками?

Расчеты показывают, что стоимость стальных деталей составляет 10% от стоимости всей конструкции. Поэтому многие владельцы Chevrolet Niva предпочитают сконструировать багажник на крышу своими руками. Для этого они используют готовые чертежи экспедиционного багажника или разрабатывают собственные. Нередко их конструкции по качеству и функциональности превосходят промышленные.

У всех внедорожников семейства ВАЗ имеется существенный недостаток — слишком мал объем грузового отсека салона. Поэтому перевозить грузы приходится не в салоне, а на крыше автомобиля.

Автомобилисты считают, что экспедиционный багажник на Ниву — лучшее решение.
