Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

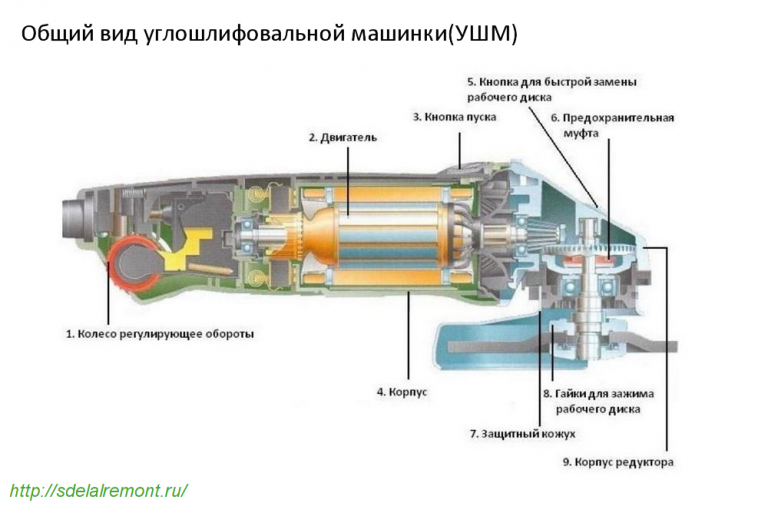

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.

Внешний вид болгарки

Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Многие испытывали на собственной практике явление реактивности при работе электродрели. Когда сверло заклинивает, например, в твёрдой древесине, корпус прибора начинает с силой вращаться в обратном направлении, вырывается из рук и может привести к травме или даже увечью.

Диагностика неисправностей в работе УШМ

Признаки неправильной работы болгарки для чуткого уха и зоркого глаза появляются задолго до фактического выхода из строя инструмента. Перед тем как окончательно поломаться, болгарка обычно начинает подавать сигналы бедствия. Это может быть:

  • повышенная вибрация корпуса во время работы;
  • чрезмерное искрение щёток коллектора;
  • утробное гудение мотора во время включения;
  • треск редуктора изломанными зубьями или пересохшими без смазки шестернями;
  • подклинивание подшипниками вращения вала ротора или их пронзительный скрип во время разгона;
  • специфический запах или даже дым, исходящие из корпуса УШМ.

Чтобы спасти болгарку от крупного и дорогого ремонта, следует внимательно относиться к техническому состоянию инструмента и своевременно реагировать на изменения в его работе.

Если в работе болгарки появились первые симптомы неправильной работы, необходимо срочно провести диагностику прибора и найти причину неполадок. Для этого нужно проверить две основные системы прибора — электрическую и механическую.

Проверка электрической части

Электрическая часть болгарки состоит из:

  • электродвигателя;
  • кнопки включения;
  • электронного блока управления пуском и скоростью вращения.

Электродвигатель, в свою очередь, делится на две основные части — статор и ротор (или якорь).

Задача мастера состоит в том, чтобы последовательно проверить все эти системы и обнаружить причины неполадок в работе. Для этого понадобится мультиметр или тестер.

Мультиметр

Универсальный тестер для диагностики электрической части УШМ

Проверка цепей питания

Прежде всего необходимо проверить целостность электрошнура сетевого питания. Многие неурядицы могут происходить только из-за того, что в кабеле имеются повреждения и питание прибора происходит неравномерно. Шнур должен быть совершенно целым, без признаков повреждений. Во время работы он не должен греться или искрить в местах перегибов и соединений с розеткой или болгаркой. Если хотя бы одно из этих условий не соблюдено, шнур следует отремонтировать или заменить.

При помощи тестера, включённого в режим вольтметра, проверьте входное напряжение в УШМ, оно должно соответствовать паспортным показателям: 220 В. В режиме амперметра измеряется потребляемый ток — он не должен превышать значение 6 А.

Проверка блока пуска и управления

Далее следует произвести тестирование кнопки пуска и электронного блока управления. Возможно, контактная группа включения прибора в работу окислилась или засорилась. Если прибор оборудован системой плавного пуска, диск должен разгоняться до рабочих оборотов постепенно, без резкого набора скорости. При помощи мультиметра надо удостовериться, что напряжение при включении кнопки передаётся в электрическую цепь.

Если при работе болгарки было замечено, что щётки в месте соприкосновения с коллектором чрезмерно искрят или диск вращается неравномерно, скачкообразно меняя количество оборотов в минуту, то, скорее всего, к этому причастны обмотки статора или якоря. Так как статор менее подвержен перегрузкам — он лишь создаёт магнитное поле, то чаще всего внимание следует уделить ротору электродвигателя.

Диагностика ротора — как «прозвонить» якорь тестером?

Чтобы убедиться в исправности ротора, необходимо «прозвонить» его тестером.

Установив тумблер мультиметра в положение 200 Ом, последовательно измерить сопротивление обмоток на двух соседних ламелях якоря. Если сопротивление везде одинаковое, значит, якорь цел и работоспособен. Если на какой-либо из пар ламелей тестер показывает отличное от остальных значение, в этом месте произошло межвитковое замыкание. Якорь подлежит ремонту или замене.

Ротор болгарки и ламель

Диагностика работы ротора УШМ

Межвитковое замыкание, как правило, возникает при перегреве инструмента во время работы. Изоляция обмоток оплавляется и это приводит к тому, что соседние витки, состоящие из медного провода, приходят в соприкосновение. В результате нарушается баланс электродвижущей силы и это приводит к провалу мощности при определённом положении якоря.

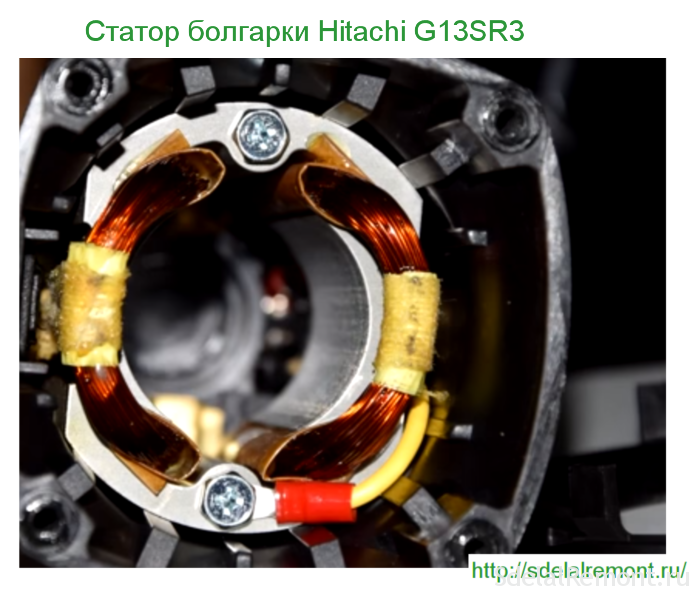

Диагностика статора электродвигателя

Если якорь оказался исправным, процедуру тестирования следует провести со статором, аналогичным способом измерив сопротивление обмоток. Межвитковое замыкание в статоре характеризуется всплесками повышения оборотов болгарки при включении. Двигатель ни с того ни с сего начинает «бешено» вращаться на повышенной скорости.

Дефект изоляции в обмотках статора исправляется ремонтом или заменой. Ремонт, как правило, заключается в перемотке медного провода.

Для перемотки катушек статора используется специально изготовленный шаблон. Как правило, его делают из фанеры. Размер шаблона определяют с запасом в 10 мм на каждую лобную часть. Для того чтобы провод не соскакивал с фанеры во время намотки, по бокам к ней прикрепляют щёки.

Делается перемотка в домашних условиях при наличии необходимого инструмента и приспособлений. Важно подобрать медный проводник с сечением, точно соответствующим исходному. Количество витков обмотки также менять нельзя.

Видео: как перемотать статор электроинструмента

Проверка механической части машины

Механическая часть УШМ состоит из:

  • редуктора;
  • стопорной кнопки фиксации шпинделя;
  • фланцевого крепления рабочего инструмента;
  • подшипников вращающегося вала ротора.

Для определения неисправностей механической части болгарки необходимо вскрыть корпус редуктора, выполненный из алюминиевого сплава. Как правило, крышка редуктора крепится четырьмя шурупами, которые надо открутить, чтобы получить доступ к шестерёночной паре.

Осмотр шестерней редуктора

Осмотр зубчатой передачи редуктора заключается в том, чтобы определить прочность крепления шестерней, наличие достаточного количества смазки и целостности зубьев.

Редуктор болгарки

Планетарная пара прямозубых шестерней

Проверка стопорной кнопки

Стопорная кнопка фиксации шпинделя представляет собой подпружиненный стальной шток, который не даёт вращаться рабочему валу. Кнопка используется при смене режущих дисков. Поломки стопорного штока обычно возникают при заклинивании диска или включении электродвигателя с нажатой кнопкой.

Кнопка фиксации шпинделя болгарки

Кнопка фиксации используется при переустановке рабочего диска или насадки

Осмотр фланца для крепления насадок

Крепление диска болгарки (или другой рабочей насадки) производится при помощи фланцевого резьбового зажима. Они выходят из строя крайне редко, так как просты в устройстве и эксплуатации. При осмотре следует обратить внимание на состоянии резьбы на валу, при необходимости её можно смазать солидолом, графитовой смазкой или Литолом.

Фланец болгарки

Отверстия высверлены под специальный ключ

На практике часто встречается ситуация, когда фланцевая гайка «безнадёжно» затянулась на диске, а ключи не помогают даже при большом физическом усилии. Такое может произойти, например, при разрыве диска. Открутить гайку поможет следующий способ:

  1. В тисках закрепляется металлическая пластина толщиной до 2 мм.
  2. Остатки диска ломаются и скусываются плоскогубцами.
  3. Мотор болгарки включается.
  4. При помощи закреплённой пластины из-под гайки «выкрашиваются» остатки диска.
  5. Когда пространство под фланцем освободится, он легко открутится.

При выполнении данной операции необходимо пользоваться средствами личной защиты: перчатками и защитными очками — осколки диска летят с большой скоростью и могут нанести травму.

Проверка подшипников вала ротора

Проверка работы подшипников на валу ротора заключается в их визуальном осмотре. Исправный подшипник должен иметь однотонный цвет (без синевы, которая возникает в случае перегрева детали, и подтёков смазки), при прокручивании должен вращаться легко, без звука. Если это не так, подшипник ремонтируется или меняется.

Общие правила ремонта электроинструмента

Если при диагностировании УШМ были определены причины неисправности, приступать к ремонту нужно с соблюдением определённых правил.

  • прибор должен быть выключен из электросети;
  • ремонт следует производить на хорошо освещённом, незахламлённом столе или верстаке;
  • следует соблюдать порядок разборки и, соответственно, обратной сборки прибора.

Если запомнить расположение деталей внутри механизма сложно, рекомендуется их сфотографировать.

Когда прибор разобран, его категорически запрещено включать в электрическую сеть.

Основные причины неисправностей болгарки и их устранение

Ниже представлены наиболее часто встречающиеся проблемы и способы их устранения.

Горят (искрят) щётки коллектора

Искрение в коллекторе чаще всего наблюдается в тех случаях, когда пришло время заменить угольные щётки. Обычно это происходит после нескольких лет эксплуатации УШМ.

Стандартные щётки рассчитаны на 7000 часов работы, после чего стираются.

На болгарках предусмотрена упрощённая система замены щёток, поэтому ремонт выполняется довольно легко и быстро:

  1. Отвинтить плоской отвёрткой две пластмассовые крышки по обе стороны кожуха.
  2. Извлечь из гнёзд старые щётки.
  3. Протереть коллектор спиртовым тампоном, так как на ламелях остался нагар от работы старых щёток. Также можно использовать пинцет с ватой или ветошью, смоченными в одеколоне.
  4. Установить в гнёзда новые щётки.
  5. Завинтить пластиковые крышки.
  6. Проверить УШМ в работе.

Видео: замена щёток болгарки поможет устранить искрение

Болгарка не включается

Чтобы определить точную причину данной неисправности, необходимо обследовать электрическую цепь прибора. Начинать целесообразно от розетки и заканчивать тестированием электромотора. После того как место прерывания цепи найдено, следует восстановить течение электрического тока в инструменте. Чаще всего причиной обрыва становится запыление или окисление клемм или контактов пусковой кнопки.

Поломка кнопки фиксации шпинделя

Дефект носит чисто механический характер. Случается это при заклинивании круга или при сильном засорении полости штока. Замену диска в таком случае поможет произвести специальный ключ для фланца, который, как правило, всегда есть в комплекте продаваемого инструмента. Удерживать вал от проворачивания можно с помощью рожкового ключа. У основания фланцевого крепления есть специально проточенная плоскость под ключ.

Видео: ремонт фиксатора шпинделя в домашних условиях

Двигатель перестал работать

Если напряжение на двигатель подаётся, но он не вращается, нужно проверить состояние щёток и подшипников. Щётки могут запасть, подшипники — заклинить.

  1. Если щётки запали, их надо тщательно очистить, а затем продуть гнёзда, в которых они расположены. Дополнительно следует проверить уплотнительные резинки на крышках, закрывающих гнёзда щёток. Ведь именно от них зависит изоляция щёток и коллектора от пыли.
  2. Если причина остановки двигателя в подшипниках, их необходимо снять с вала ротора, отремонтировать или заменить. Иногда достаточно промывки и смазки, чтобы старый подшипник продолжил свою работу.

УШМ работает урывками, не развивает полную мощность

Мотор УШМ работает рывками, если образуется межвитковое замыкание в катушках ротора. Наиболее распространённая причина — ненормированная работа инструментом, в результате которой происходит перегрев мотора. Перематывать катушки якоря — дело довольно сложное и кропотливое, без определённых навыков обречённое на неудачу. Поэтому при выходе якоря из строя рекомендуется заменить деталь целиком, вместе с подшипниками. Номинал запчасти должен в точности соответствовать номиналу оригинала.

Болгарка сильно греется

Чаще всего корпус УШМ сильно греется из-за неправильной эксплуатации аппарата. Так как болгарка оборудована электродвигателем асинхронного типа, увеличение рабочей нагрузки на него никак не влияет на скорость вращения. Неопытного пользователя это может вводить в заблуждение, в результате чего он продолжает работать без перерывов неограниченное время. Но делать этого нельзя. В паспорте каждого инструмента указано оптимальное время эксплуатации УШМ под нагрузкой, обычно оно составляет 5–7 минут. После этого рекомендуется сделать перерыв в 1 минуту или дать болгарке поработать на холостом ходу.

При работе инструментом важно соблюдать правильный порядок остановки болгарки. После отключения пусковой кнопки нужно дождаться полной остановки двигателя. Если вращающуюся болгарку положить на землю или пыльный пол, через вентиляционные отверстия будут засасываться мелкие частички песка. Они попадут внутрь двигателя и будут стирать защитный изоляционный слой.

Болгарка не набирает обороты

Если инструмент оборудован электронным блоком управления скоростью вращения вала, сбой в его работе может привести к тому, что под нагрузкой число оборотов вала «плавает». Скорее всего, произошло замыкание на плате, блок управления следует заменить.

Поломка редуктора

Шестерни передаточного редуктора играют важную роль в подаче вращательного движения от электродвигателя к рабочему инструменту. Кроме того, в нём происходит понижение оборотов и, соответственно, увеличение мощности. В болгарках мощностью до 1100 Вт применяют прямозубые шестерни. Если мощность двигателя превышает этот показатель, применяются косозубые шестерёнки, которые имеют большую прочность на излом.

Если при включении мотора из редуктора доносится хруст или скрежет, болгарку нужно немедленно отключить. Работать с таким редуктором нельзя, это приведёт к тотальному срезанию оставшихся зубьев шестерёнок. После полной остановки двигателя нужно снять крышку редуктора для установления точного «диагноза».

Если причиной посторонних звуков окажется скол зубьев, повреждённые шестерни необходимо заменить. При этом следует тщательно очистить полость их вращения от смазки и металлических осколков, которые образовались от предыдущего механизма. После замены деталей нужно полностью обновить смазку внутри редуктора.

Видео: как отремонтировать и отрегулировать редуктор

Если болгарка при работе дымит

Увлёкшись обработкой камня или шлифовкой металла, легко не заметить, как инструмент перегрелся. Если работа не будет остановлена, очень скоро из-под кожуха начнёт выходить клубами едкий вонючий дым. Это горят обмотки якоря, в которых, не выдержав тепловой нагрузки, плавится изоляционный слой. Если не прервать работу, болгарка может сгореть.

Если вы почувствовали неприятный запах, надо немедленно выключить болгарку и выдернуть сетевой кабель из розетки.

К разборке инструмента можно приступать только после полного остывания корпуса и прекращения выделения едких испарений.

Чрезмерное искрообразование на коллекторе

Веер искр, вылетающий из-под щёток коллектора, свидетельствует, как правило, о нарушении изоляции на якоре или замыкании между проводами в обмотках. В этом случае следует прекратить работу и выключить УШМ из сети. Далее необходимо разобрать корпус и детально исследовать якорь болгарки. Самый простой вариант ремонта — полная замена якоря.

Сломались подшипники

Если с подшипниками что-то не так, болгарка сильно вибрирует и шумит под нагрузкой, в звуке преобладает низкочастотный гул. Связано это с тем, что повреждённый подшипник начинает гудеть во время работы. Вибрация возникает от появления дополнительного люфта на втулках крепления вращающегося вала. Неисправность эта устраняется путём замены подшипников. Для этого необходимо сделать следующее:

  1. Извлечь щётки из щёткодержателей.
  2. Снять пластмассовый корпус, выкрутив крепёжные винты.
  3. Снять крышку редуктора и отсоединить ведущую шестерню.
  4. Извлечь вал якоря вместе с крыльчаткой охлаждения и подшипниками.
  5. При помощи съёмника отделить подшипники от оси вала.
  6. Собрать конструкцию в обратном порядке.

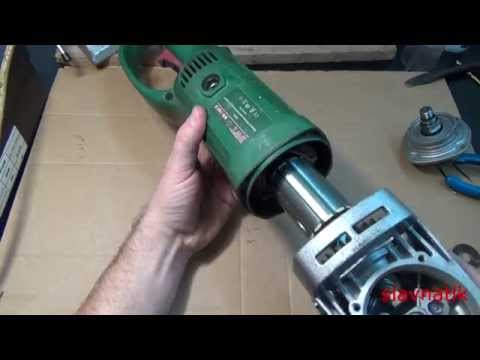

Видео: как поменять подшипник на болгарке

Если болгарка гудит, но не вращается

Если вал болгарки не вращается, наиболее вероятны две причины, обе связаны с механической частью инструмента.

  1. Заклинил редуктор.
  2. Заклинили подшипники.

Для проверки версий следует выключить болгарку и попробовать провернуть диск инструмента вручную. Если шпиндель не вращается или вращается туго, причина кроется не в электрической части, надо разбирать редуктор и искать причину там.

Если не работает плавный пуск

Если не работает плавный пуск, причина кроется в неисправности электронного блока управления. Решение проблемы — замена блока целиком. Разбирать блок и искать причину проблемы может лишь специалист, имеющий соответствующие знания и диагностические приборы.

Профилактическое обслуживание углошлифовальной машины

Неожиданной поломки можно избежать, если регулярно проводить не только визуальный осмотр, но и техническое обслуживание инструмента. Регламенты профилактики производитель обычно указывает в паспорте. Для того что бы болгарка служила долго и без «сюрпризов», следует:

  • своевременно проводить техническое обслуживание инструмента;
  • соблюдать нормы эксплуатации и хранения;
  • избегать длительной работы инструмента под нагрузкой на сниженных оборотах;
  • не допускать защемления рабочей части инструмента;
  • следить за механизмами и своевременно менять изношенные детали.

Если болгарка работала на пониженных оборотах двигателя, перед выключением её необходимо выдержать около минуты на «холостом ходу». Это даст возможность двигателю восстановиться, урегулирует температуру обмоток.

Профилактическая разборка, очистка и смазка механических частей увеличит срок службы инструмента в несколько раз. Такое несложное обслуживание позволит избежать дорогостоящего ремонта.

Оптимальными условиями для хранения углошлифовальной машины являются сухие помещения, защищённые от резких перепадов температуры воздуха. При длительной консервации инструмента предпочтительной является упаковка его в полиэтиленовый мешок в картонной коробке.

Все ремонтные работы, проводимые с электроинструментом, должны строго соответствовать нормам безопасности. Ни в коем случае нельзя разбирать корпус при включённом в сеть приборе. Рядом с местом разборки не должны располагаться ёмкости с горючими и легковоспламеняемыми материалами.
