  В одной из наших статей мы уже начинали разговор на тему стоп-сигнала с динамической подсветкой, а если быть точнее, то мы рассматривался стоп-сигнал у которого индикация была в виде бегущих огней. Смотрите статью «Стоп-сигнал бегущие огни».  Все ничего, но кому-то достаточно и того, что стоп - сигнал просто будет мигать. Это также привлечет внимание водителей, при этом схема будет в чем-то даже несколько более простая. Итак, в этой статье мы как раз и хотели поговорить о втором варианте, о мигающем стоп-сигнале и не более того!

 Еще раз повторимся, когда скажем о том, что такой стоп-сигнал может будет смотрится при работе более просто нежели его "собрат", но при этом и принципиальная схема будет более простая. Как говорится не бывает минусов без плюсов. Также надо заметить, что данное мигание светодиодов в стоп - сигнале может подстраиваться по частоте. Это обеспечивается подбором соответствующего конденсатора, вернее изменением его емкости. Чтобы не быть голословным, давайте рассмотрим схему и перейдем к ее описанию.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 1)

 За основу электрической схемы мигающего стоп-сигнала взята часть уже рассмотренного нами варианта - это стоп-сигнал с бегущими огнями. Об этой схеме мы упоминали чуть ранее. Сердцем схемы является микросхема КА561ЛА7. На ней реализован мультивибратор, вернее на 2 ее элементах. На третьем логическом элементе реализован инвертор, который отделяет мультивибратор от аналоговой схемы, что позволяет получить более четкий (цифровой) сигнал на выходе. При этом частоту для мультивибратора задает конденсатор. Чем меньше емкость, тем чаще будет происходить мигание, чем больше емкость конденсатора, тем соответственно наоборот, реже будут мигать светодиоды стоп-сигнала. На частоту мерцания также влияет и резистор, так как именно через него происходит зарядка разрядка конденсатора.
  После получения импульсов от микросхемы, переходим от управляющей части к силовой. Так, управляющий сигнал приходит на базу транзистора КТ816Б. При каждой положительной полуволне транзистор будет открываться, тем самым пропуская через себя ток. Таким образом транзистор будет управлять уже значительно большим током, чем могла бы выдать микросхема. А значит, позволит подключить цепочку светодиодов. Но для того, чтобы светодиоды не сгорели от высокого напряжения, необходимо применить микросхему КР142ЕН 5 Б. По факту это стабилизатор напряжения на 5 вольт, о нем мы рассказывали в другой нашей статье "Как получить 5 вольт из 12 вольт".

Стоп-сигнал мигающий своими руками

(Принципиальная электрическая схема мигающего стоп-сигнала)

Именно так и замыкается логическая цепочка, когда все элементы стоп-сигнала работают на одно дело, на то, чтобы светодиоды мигали при подаче напряжения на схему.

Если у вас будет применяться штатный стоп-сигнал, который уже установлен на машине и работает от 12 вольт, то соотвественно применение микросхемы КР142 ЕН 5 Б вам не потребуется. Вы сразу можете подключиться к эмитеру транзитора, как к плюсовому потенциалу, а минус взять с кузова. В этом случае схема мигающего стоп-сигнала будет выглядеть несколько проще, чем представлена на рисунке. Вместо группы светодиодов с резисторами, соответственно будет установлен штатный стоп-сигнал.

Теперь давайте разберем, какие радиодетали можно применить или на какие можно заменить штатные элементы, если таковых нет в наличии.

Радиодетали и их возможные аналоги применяемые в схеме мигающего стоп-сигнала своими руками

Начнем с микросхемы. В качестве аналога можно применить разработку американских инженеров, а именно CD4011A (Texas instruments). На самом деле чисто американскую микросхему вы вряд ли достанете, а вот ее китайских собратьев встретите наверняка.

Конденсатор C1 для перменного тока, напряжением от 16 вольт и выше. Резисторы мощность от 0,25 Вт и выше. Микросхему КР142ЕН 5 Б лучше установить на радиатор. В качестве светодиодов подойдут любые светодиоды напряжение 3,3 вольта. Единственное, не забывайте что у вас все же стоп-сигнал, а значит их цвет должен быть красным!
 Весь монтаж можно произвести на универсальной монтажной плате, обеспечив соединения гибкими проводниками. Это будет самым простым вариантом. При сборке схема не потребует наладки и настройки, так что просто все соберите внимательно и проверьте перед "запуском".
 Единственным минусом такого стоп-сигнала является то, что он мигает от начала до конца, то есть с момента нажатия на педаль и до момента ее отпускания. Более правильно было бы обеспечить мигание в первые секунды, а затем сделать так, чтобы стоп-сигнал стал гореть постоянно. Эту возможность обеспечивает вторая схема, которую мы также приведем далее.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 2)

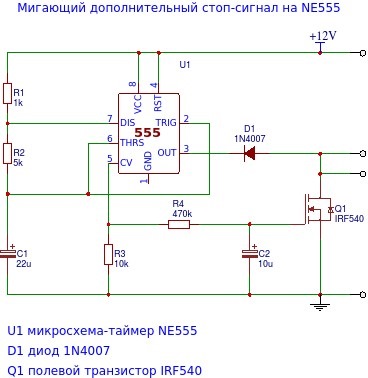

Настоящий вариант будет обеспечивать мигание на первых секундах, а затем лампы станут гореть постоянно. Схема выполнена на двух микросхемах NE 555 - это два таймера. Вначале сигнал приходящий на транзистор приходит как и в первом случае импульсно, а затем на базе присутствует постоянный потенциал. В итоге, реле перестает переключаться и замыкает свои контакты.
 Здесь необходимо сказать об особенностях схемы. Если вы захотите исключить ее влияние, то достаточно будет переключить выключатель SW1 в положение 1-2. Однако здесь все же будет задействован транзистор и реле.

Для увеличения схемы мигающего стоп - сигнала кликните по изображению. Все остальные применяемые детали вы можете узнать если раскроете схему, и прочитаете маркировку под ней.

Вот так будет выглядеть монтажгая плата, хотя опять все можно сделать и на универсальной монтажной плате.

Это вид уже готового стоп-сигнала со стороны дорожек...

...со стороны монтажа радиодеталей...

Подводя итог о мигающем стоп-сигнале своими руками

 Как видите, реализовать мигающий стоп-сигнал можно как минимум несколькими способами. При этом его функциональность будет незначительно различаться. Самое главное, что хотелось бы отметить, так это то, что все вышеприведенные варианты вполне можно реализовать самому. При этом детали вполне доступные, а схемы не такие уж сложные. Также отмечаем и то обстоятельство, что в схемах не задействованы программируемые контроллеры, а значит о их программировании речи тоже не идет.
 Нам осталось пожелать, чтобы вы определились с вашим вариантом, и реализовали его. При этом чтобы мигающий стоп-сигнал служил вам исправно и долго, помогая тем самым на дороге!
