В этом разделе мы будем помещать информацию по методикам самостоятельного ремонта электронных книг. Обращаем ваше внимание, что для положительного исхода ремонта у вас должны быть определенные навыки по использованию простейших измерительных приборов и использованию паяльного оборудования.

Внимание: авторы не несут ответственности за нарушения работы электронных книг, полученные в результате применения этой информации. Все, что Вы делаете - вы делаете на свой страх и риск! Применение этих материалов на практике снимает электронную книгу с гарантийного обслуживания!

Размещайте свои заметки о методиках ремонта электронных книг на и мы опубликуем их на этой страничке с указанием автора.

LBOOK V5 проблемы с зарядом

Внешние признаки неисправности: заряда новой батареи хватает лишь на несколько часов. Индикатор состояния батареи периодически показывает разное количество полосок, то меньшее, то (через несколько десятков страниц) большее на пару полосок.

Для борьбы с этой неисправностью пришлось разобраться с принципом работы контроллера питания и заряда батареи , установленном на основной плате устройства. Эта микросхема обеспечивает все устройство стабильными напряжениями питания 3,3 и 1,6 вольта, а также управляет процессом заряда батареи от USB-гнезда.

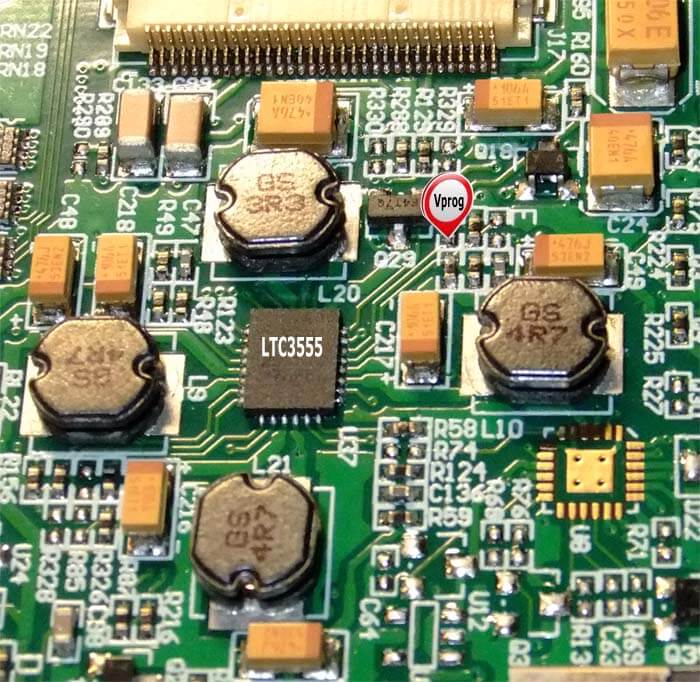

Печатная плата LBOOK V5 в месте установки LTC3555

Микросхема содержит четыре независимых импульсных преобразователя напряжения для питания микросхем электронной книги. Каждый из них содержит ферритовый дроссель. Вследствие этого микросхему очень просто найти на плате — она расположена в центре между четырьмя ферритовыми дросселями. Согласно документации, току заряда батареи пропорционален напряжению на 20 выводе микросхемы Vprog и связан с ним формулой:


Ichg = Vprog • 1022 / Rprog

В Lbook V5 Rprog имеет типовое значение 2000 ом. Соответственно при заряде от блока питания (а не от компьютера!) напряжение на выводе 20 порядка 0,98 вольт соответствует току заряда аккумулятора в 500 миллиампер. При повышении напряжения на аккумуляторе выше 4,1 вольта микросхема «считает», что аккумулятор почти заряжен и дальнейший заряд происходит небольшим током в 30 - 60 миллиампер в течении 2 часов, чтобы не повредить аккумулятор.

Для анализа причин неисправности было замерено напряжение Vprog при зарядке заведомо разряженного аккумулятора (напряжение на нем составляло 3,56 вольта). Первоначально это напряжение держалось в районе 0,98 вольта, что соответствует току заряда в 500 миллиампер, однако через 20 минут напряжение Vprog упало до 0,07 вольта, что соответствует току заряда в 35 миллиампер.

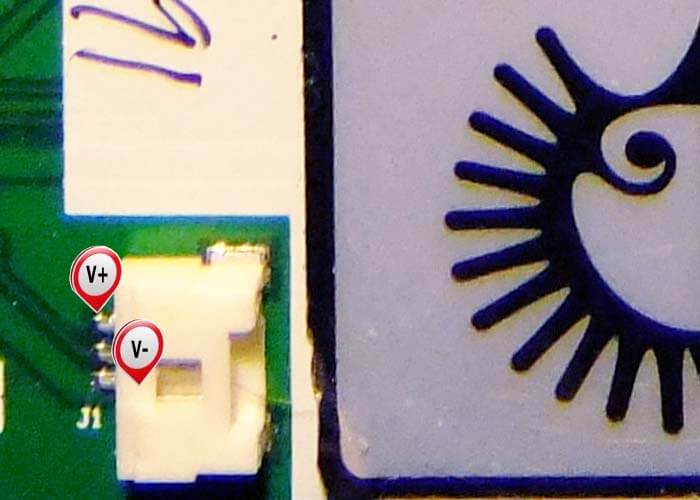

Печатная плата LBOOK V5 в месте установки разъема батареи

Аккумулятор не мог зарядиться практически полностью за это время. Было измерено напряжение на контактах разъема батареи (крайние выводы по фотографии), и оно составляло 4,12 вольта. Затем с помощью двух иголок было измерено напряжение непосредственно на красном и черном проводах аккумулятора, оно было равно 3,68 вольта.

Вывод: причина неисправности всего лишь в плохом контакте в разъеме батареи. Штекер такого разъема со стороны батареи необходимо разобрать и подогнуть контакты. После этой процедуры электронная книга будет работать нормально.

LBOOK V5 частые перезагрузки

Внешние признаки неисправности: постоянные перезагрузки и зависания книги.

Эта неисправность может быть связана с неисправностью флэш-памяти, или с неудачной прошивкой, а также может быть косвенно связана с тем же контроллером питания . Этот случай мы и рассмотрим.

Опорные напряжения в импульсных преобразователях микросхемы формируются с помощью делителей напряжения, состоящих из двух резисторов. Со временем номинал этих резисторов изменяется и выходные напряжения также «уползают» от номинального значения. В нашем случае напряжение 3,3 вольта оказалось занижено. Чтобы поднять его, было решено увеличить номинал резистора (R на рисунке), не выпаивая его. Был взят самый маленький надфиль, и резистор был очень аккуратно чуть-чуть подточен по середине левого бока. Каждые два движения надфиля прерывались на подключение батареи, включение устройства и замер напряжения 3,3 вольта.

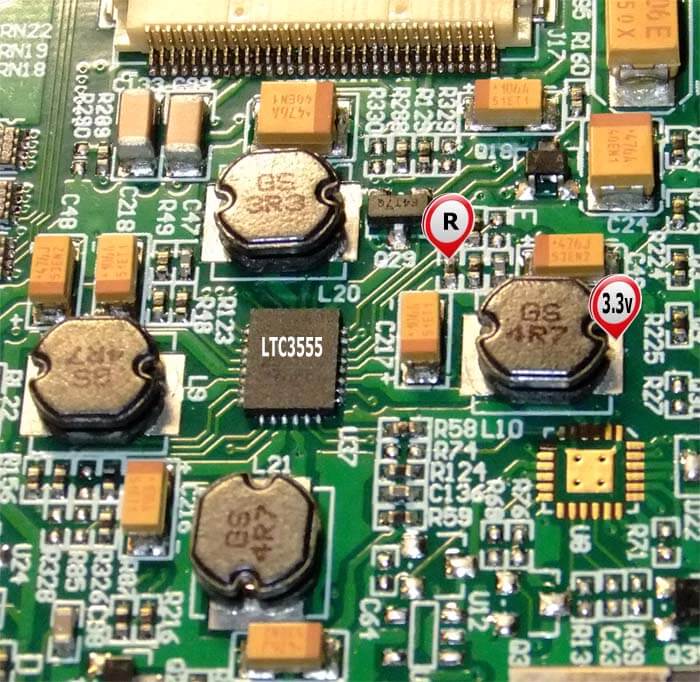

Печатная плата LBOOK V5 в месте установки LTC3555

После установки номинального напряжения 3,3 вольта самопроизвольные перезагрузки устройства прекратились.


Если Вы не чувствуете в себе уверенности, то можете обратиться для ремонта электронной книги, смартфона или планшента в .
