Всем привет. Всех с наступившим Новым Годом!
Решил я значит промыть форсунки по нормальной схеме так сказать, ибо чистка карбклинером меня не очень радует — не нравится мне этот колхоз пятиминутный, на коленке в позе зю.
Хотел собрать генератор импульсов на 555 микросхеме, но поискав нужные компоненты понял что геморно их искать, да и возможность их мала, нет для промывки самое то, но я для себя понял что мне проще собрать на ARDUINO, т.к. программку минимальную написать я смогу. Ну раз решил, то вперед за работу.
Чтоб не тратить целую ARDUINO на один раз и потом валяться будет неизвестно сколько, решил сделать в виде шилда (плата расширения) на ARDUINO UNO. Развел плату в программе, правда за основу для платы взял готовую библиотеку, на ней разведена контактная площадка под ардуину, и как оказалось это была моя ошибка, потому что немного не совпадали отверстия и в итоге пришлось допаивать штырьки.

Zoom

Это разведенная макетка.

Далее всеми любимая технология ЛУТ:

Zoom

Перевод тонера на плату

Zoom

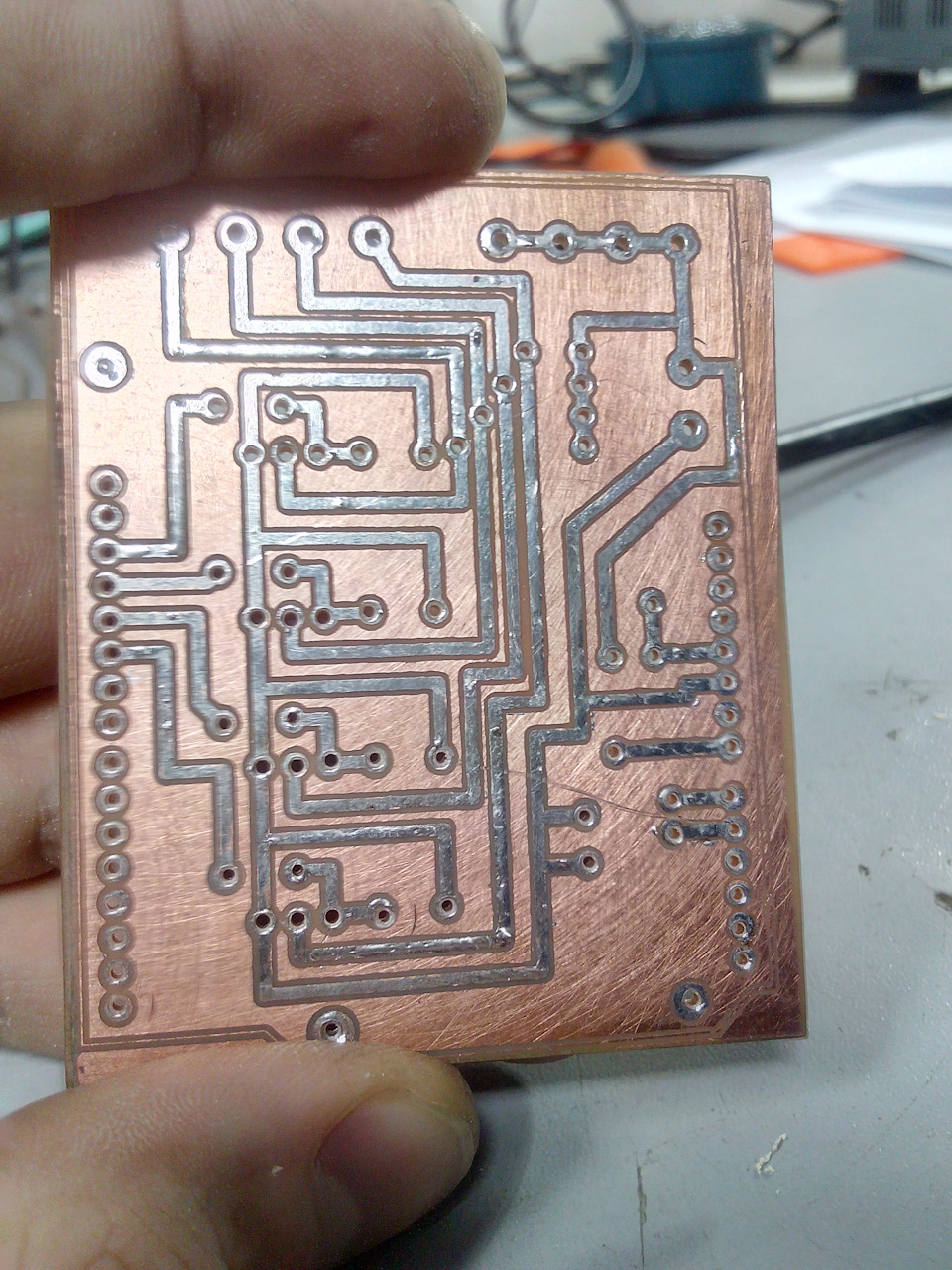

Травление платы. Для уменьшения времени травления оставил покрытые площади — программа сама делает это, но слишком малые отступы и паять не удобно, надо в настройках порыться чтоб больше расстояние от дорожек было.

Zoom

Zoom

Zoom

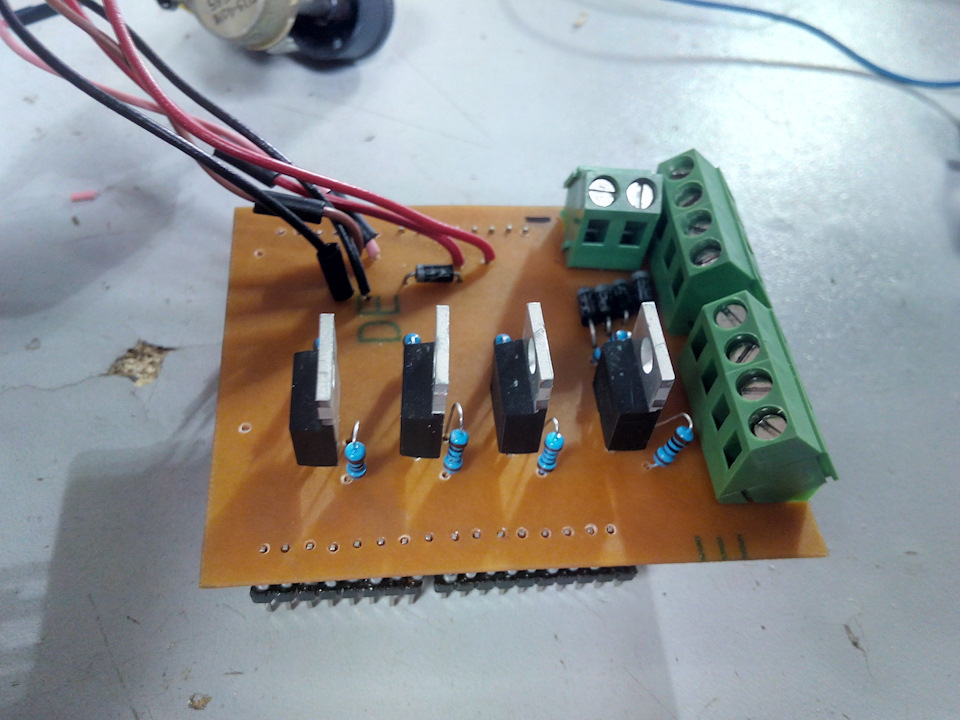

Все распаял. Транзисторы мосфеты, выпаял из ненужного бесперебойника, кстати там есть и 555 таймер если кому интересно :)

Zoom

Zoom

Zoom

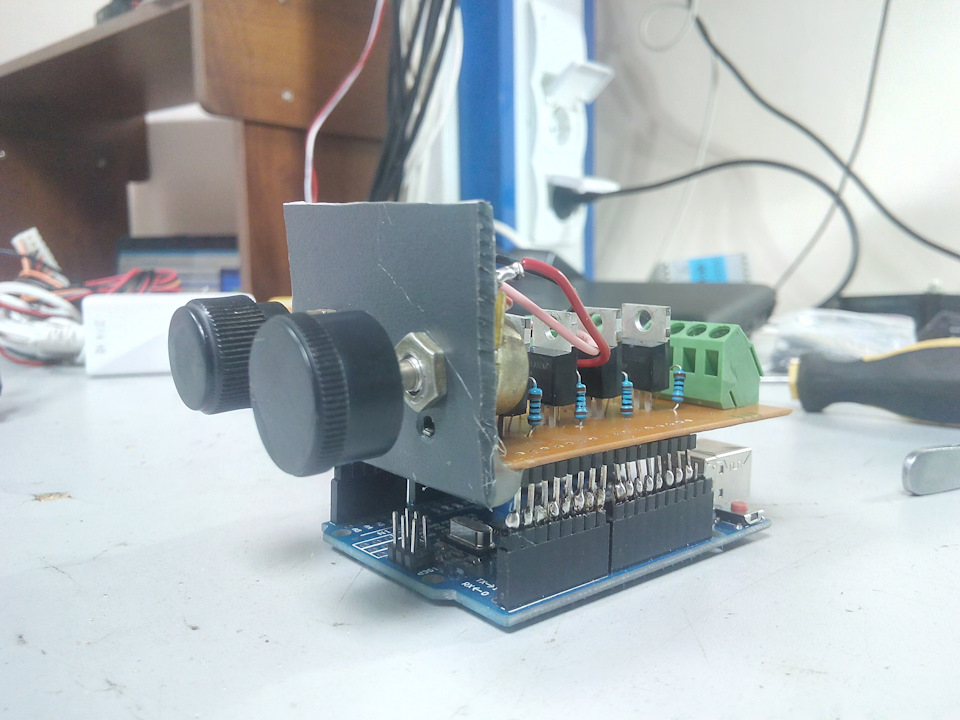

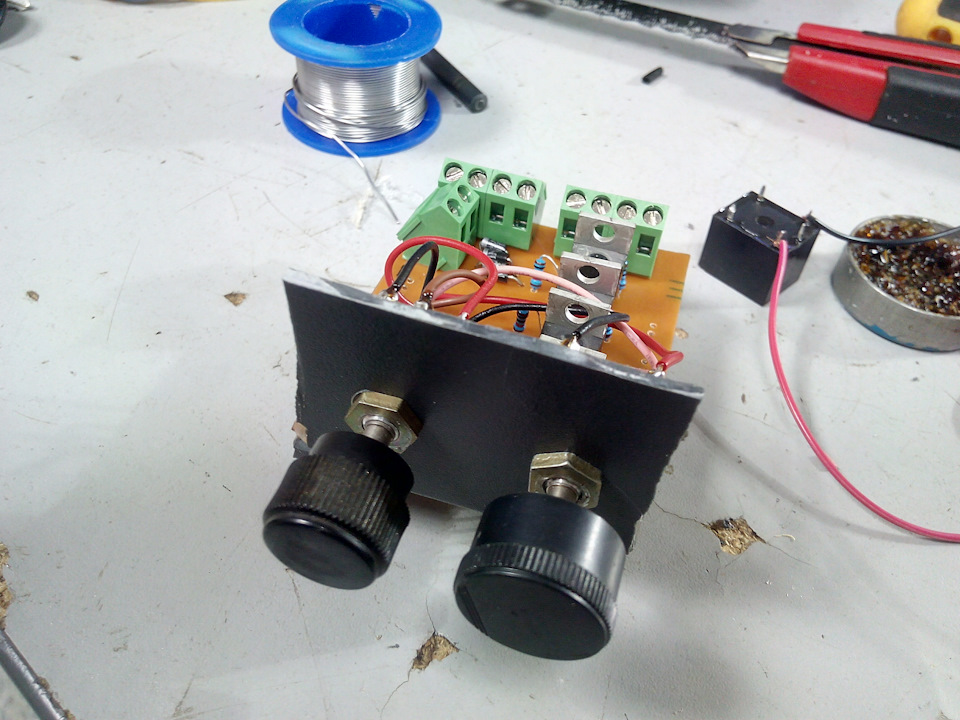

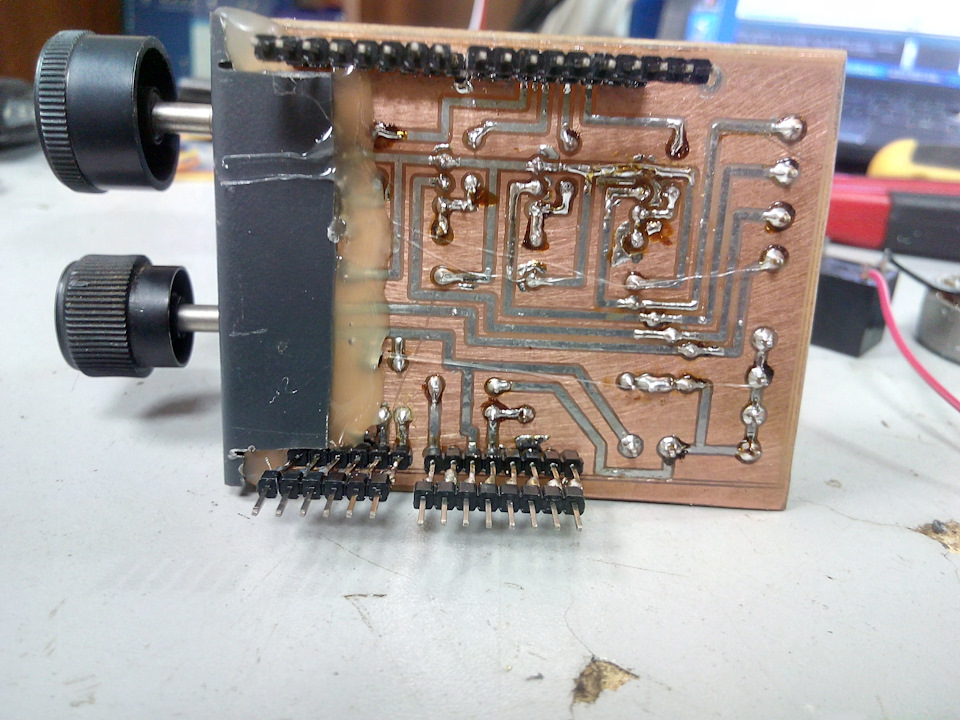

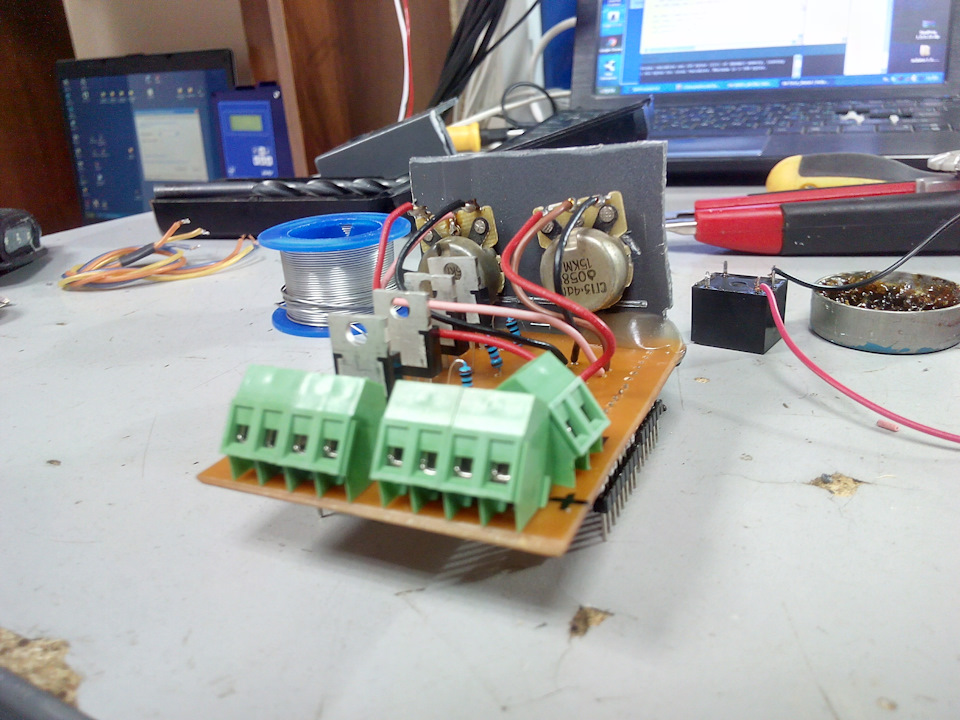

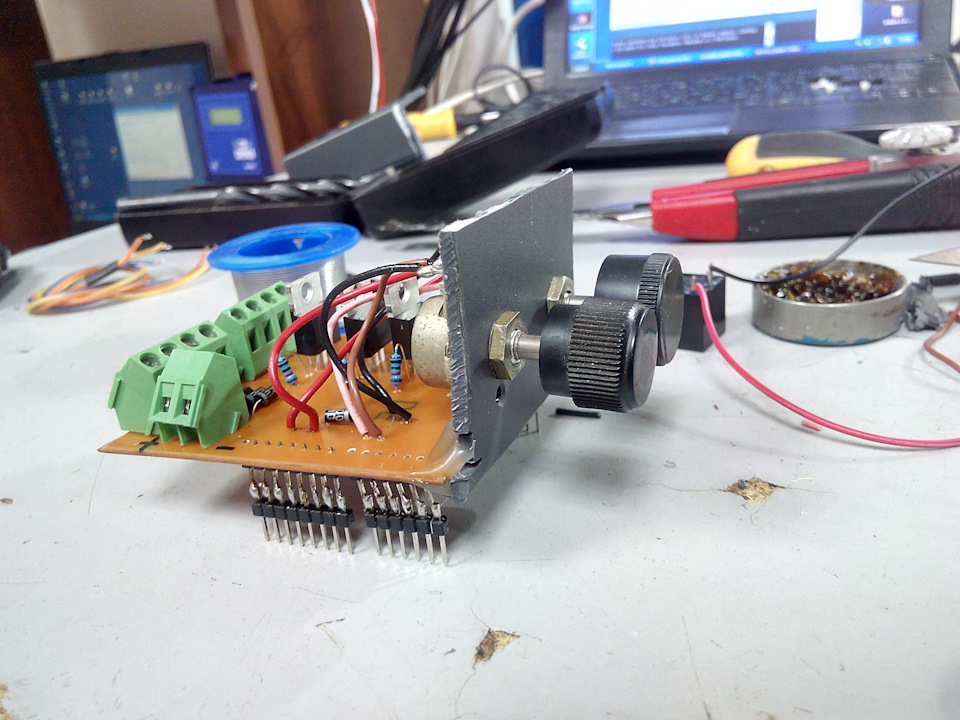

Так стал выглядеть шилд после сборки

Zoom

Zoom

Zoom

Zoom

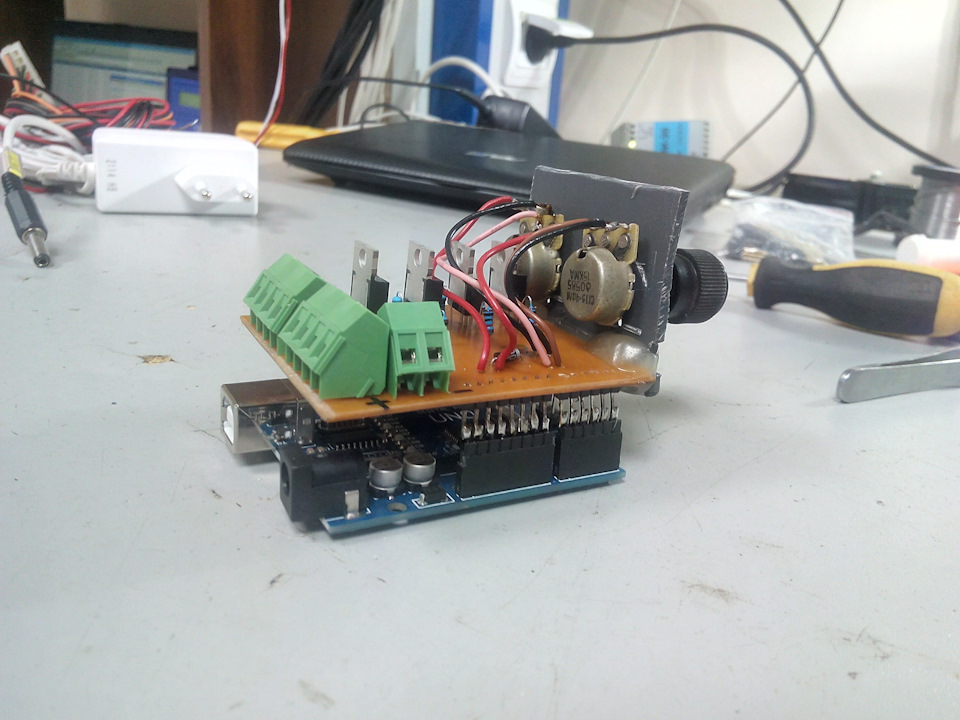

Ну а это уже в паре с ARDUINO UNO

Zoom

Zoom

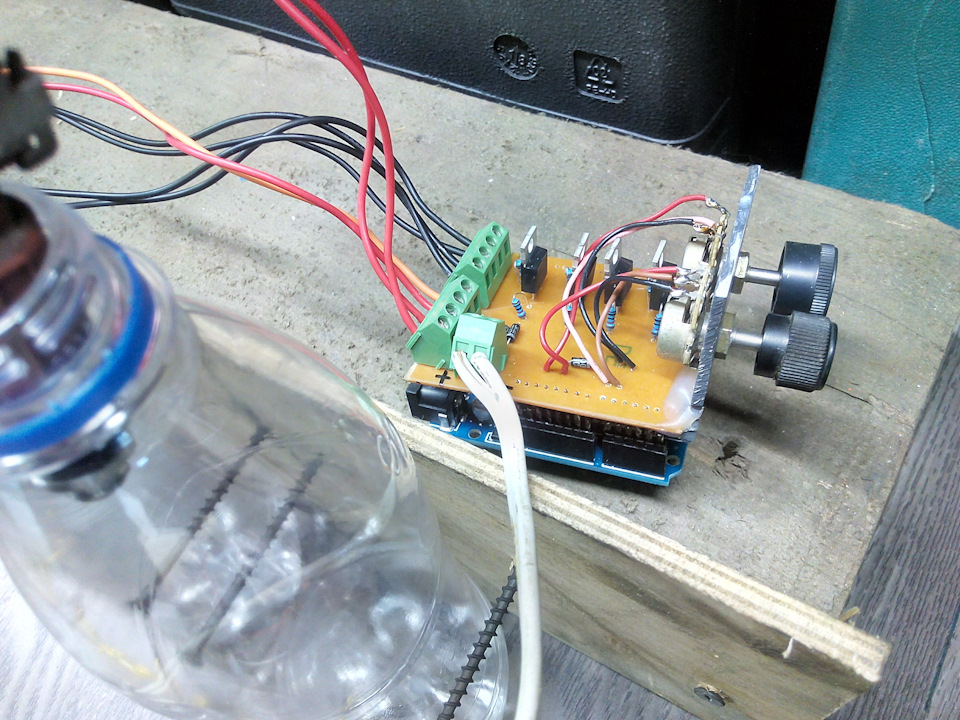

Так выглядит все на стенде

Скетч (прошивка) написана была за час или полтора из базового примера blink without delay — arduino ide. Паузы реализованы не за счет delay а за счет таймингов, что позволяет работать без зависаний. Сопротивления подстроичные регулируют время паузы и время включения форсунки. Время паузы можно выставить до 10 секунд, а время включения до 1 секунды. Это время можно изменить, подправив скетч. Конечно можно добавить дисплей, управление с кнопок и т.п. но задача стояла собрать, промыть и не громоздить сденд, т.к. работа разовая. Возможно в будущем этот проект перерастет во что-то большее но не сейчас.
Итак с мозгами разобрался.
Теперь сам стенд:

Zoom

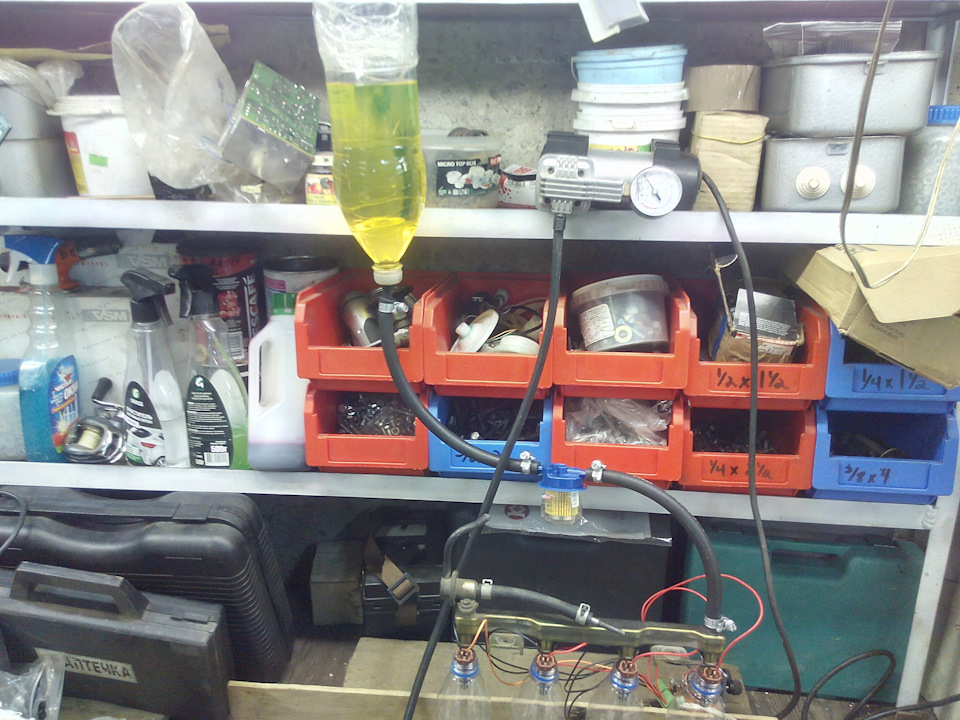

Вот он. Компрессор создает давление в бутылке и промывочная жидкость давит в форсунки. Конечно идеальный вариант это топливный насос, но его нет у меня, а покупать на один раз не вижу смысла.

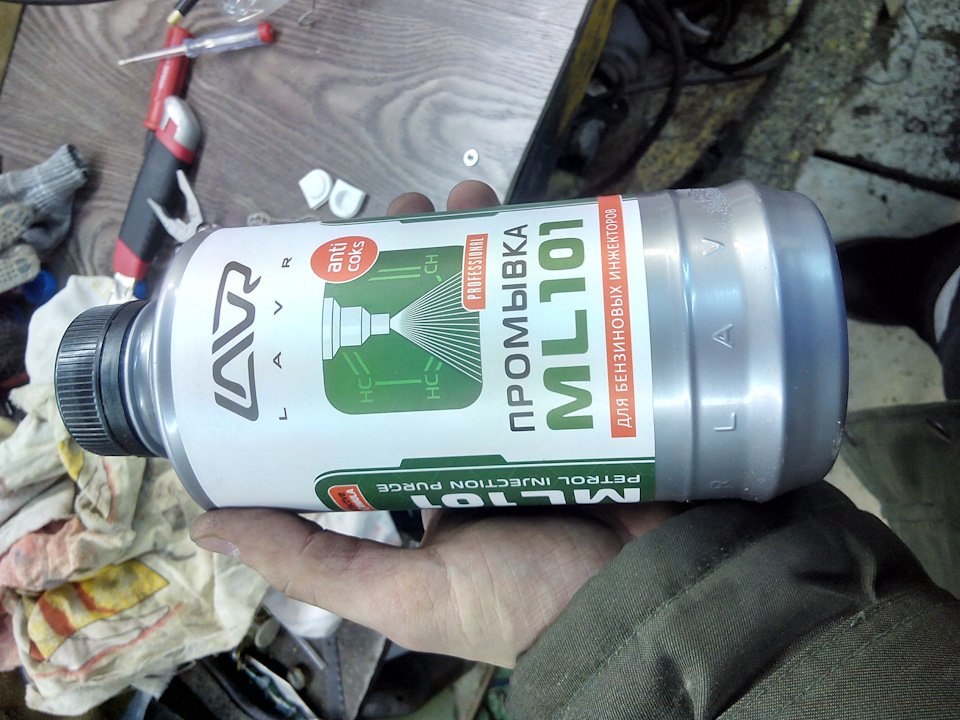

В качестве жидкости для промывки использовал:

Zoom

Вроде хвалят его. По мне дак это бензин 80 или 92 вперемешку с кошачей мочей, потому что запах никак по другому не охарактеризую

Форсунки оставил на рампе и промывал вместе с ней.

Zoom

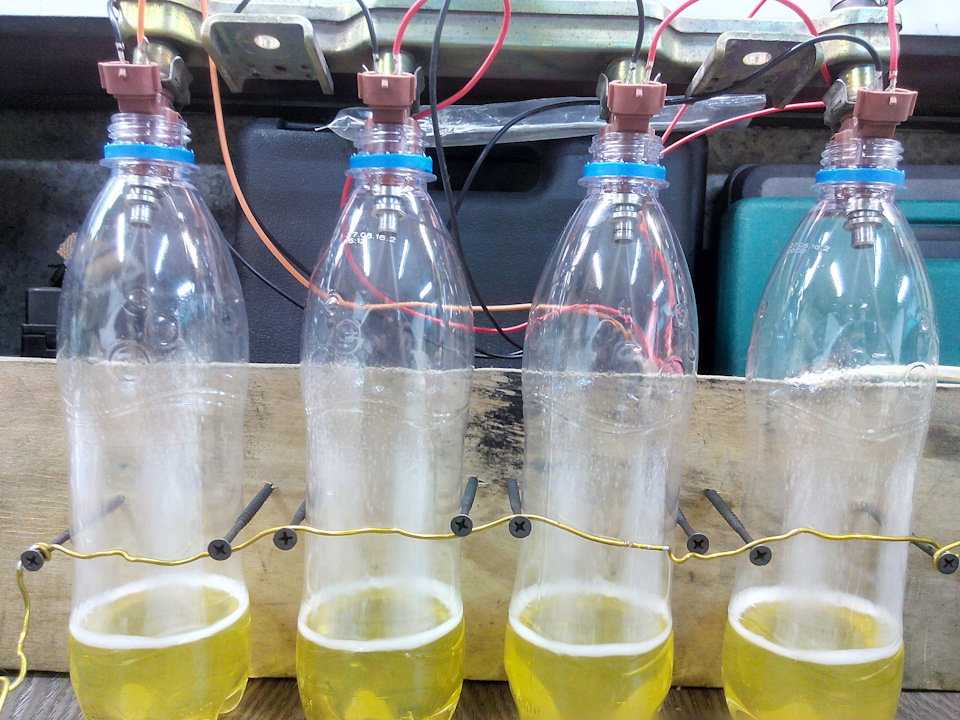

В качестве приемных емкостей использовал 4 бутылки по 0,5 от воды.


Питается все это от компьютерного АТХ блока питания без каких-либо переделок.

Вот вроде и все. Ах да чуть не забыл — вот видео процесса промывки, может кому будет интересно:

На счет схемы — рисовать лень было т.к. включение транзисторов есть в интернете. Единственное что я добавил — это диоды на выходе транзисторов, т.к. нагрузка индуктивная.

Кому понравилось написанное или просмотренное лайкните — меня это вдохновляет на новые подвиги. :)
Всем спасибо за прочтение. Всем добра, мира, удачи.

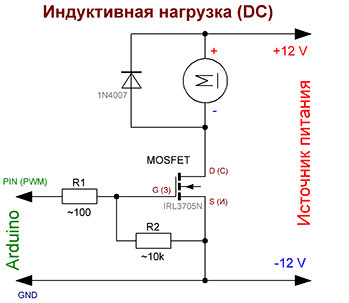

P.S. По просьбам людей дополняю — схемы нет она слишком проста для ее рисования, а вот печатка есть. Схема подключения индуктивной нагрузки через транзистор к микроконтроллеру вот:

все 4 транзистора расключены по этой схеме только там не мотор а форсунка.


на архив со скетчем для ардуины и печаткой. Программа для открытия печатки лежит в архиве, а вот ARDUINO IDE думаю найдете где скачать :)
